L型系列濾筒（芯）除塵器

　　L型濾芯式除塵器采用了折疊濾芯式結構形式，濾料采用微孔薄膜復合濾料，因而具有獨特的技術性能及運行可靠等優點，適合物料回收除塵及空氣過濾之用。

價格：面議

標簽：濾筒除塵器濾芯除塵器

產品介紹

　　L型濾芯式除塵器采用了折疊濾芯式結構形式，濾料采用微孔薄膜復合濾料，因而具有獨特的技術性能及運行可靠等優點，適合物料回收除塵及空氣過濾之用。

一、主要特點

　?、?L系列濾芯除塵器，由單元體（箱體）1～8只組成，可根據具體要求靈活地任意組合，單元體本身就是一臺完整的除塵器，可以單獨使用。

　?、?L系列濾芯除塵器配備有多種規格（過濾面積）和不同濾料，適用于不同粉塵性質、溫度、含塵濃度0.5～5.0g/m3的氣體除塵或空氣過濾，除塵效率達99.99%。

　?、?L系列濾芯除塵器配備有多種安裝結構形式，可根據實際情況選用。

　　④ 濾料采用微孔薄膜復合濾料，實現了表面過濾，清灰容易，阻力小，具有運行穩定性及技術可靠性。

二、工作原理

　　除塵器一般為負壓運行，含塵氣體由進風口進入箱體，在濾芯內負壓的作用下，氣體從筒外透過濾料進入筒內，氣體中的粉塵被過濾在濾料表面，于凈氣體進入清潔室從出風口排出。當粉塵在濾料表面上越積越多，阻力越來越大，達到設定值時（也可時間設定），脈沖閥打開，壓縮空氣直接吹向濾筒中心，對濾芯進行順序脈沖清灰，恢復低阻運行。

三、濾芯的規格性能

濾芯規格及參數
外形尺寸(外徑×高)/mm		ф350×660(LW型)或1000(LL型)
折數/折		88	130	150	200
過濾面積/(m³/只)	高660	5.8	8.5	9.9	13
過濾面積/(m³/只)	高1000	8.8	13	15	20
處理風量/(m²/h)	高600	210	308	356	475
處理風量/(m²/h)	高1000	316	468	540	720
適用含塵濃度/(g/m³)		＜5.0	＜3.0	1.0	0.5
注：處理風量為在過濾風速0.6m/min情況下。

四、除塵器單室性能參數

　　濾芯在除塵室的布置方式為臥式布置時性能見表13—20，立式布置時性能見表13—21。

表13—20　LW型單元體性能參數
性能	四列	三例
△濾芯數n/只	16	12
△處理風量/(m³/h)	3300～9000	2500～6800
過濾風速/(m/min)	0.4～0.7	0.4～0.7
含塵濃度/(g/m³)	0.2～2	0.2～2
設備阻力/Pa	700～1000	700～1000
除塵效率/%	99.99	99.99
△噴吹耗氣量/(m³/h)	0.6～1.0	0.45～0.7
注：1、組合體時帶“△”的參數，乘以n即可。　　2、每單元體橫向為雙排，濾筒為2只串聯。　　3、壓縮空氣壓力為0.5～0.7MPa。

五、除塵器外形尺寸。

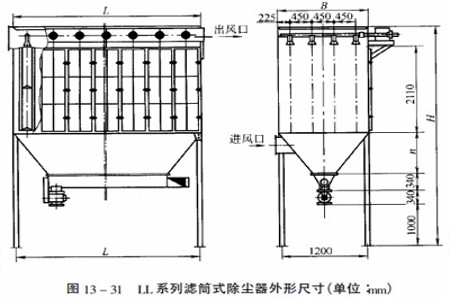

　　 LL系列濾芯除塵器主要外形尺寸及安裝尺寸見圖13—31和表13—22。

L型系列濾筒（芯）除塵器

性能	排列數量
單排筒數 m 只	3只	4只	5只
箱體室數 n	4～10	4～10	4～10
箱體室數 L=20+550n/mm
箱體寬度 B=40+450n/mm
螺旋輸送機長度（內口）L/mm	500n—920	500n—1370	500n—1820
灰斗高度 h/mm	750	1100	1500
進風口中心位置 b/mm	280	300	350
出風口高度 A/mm	4790	5140	5540
除塵器總高 H/mm	5040	5390	5790
